Funk und Telefon
ELEFUNKEN
Mikroport-
Empfänger
T 201
1960
Superhet mit
HF-Vorstufe
ZF/IF 10700 kHz
Röhren (7) : 2 x EF184, EC92, EF89, 2 x ECf80, EL95
11 Kreise FM , Frequenz 36,7 + 37,1 MHz , umschaltbar
Wechselstromspeisung 110, 125, 220, 240 V / 50 Hz
Abmessungen 260 x 200 x 130 mm , 5,5 kg
damaliger Preis 425,- DM
passende Sender "drahtloses Mikro" SK 1004
AEG
Handy TP 9050
mit Ladegerät

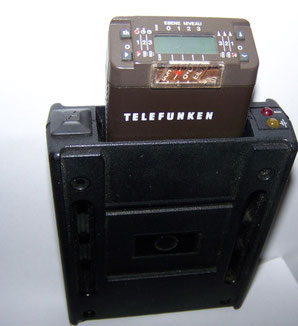

TELEFUNKEN
Eurosignal-
Empfänger
mit Kfz-Halterung
war in Abteilung
Arbeitsschutz im Einsatz
AEG Typ 329
Rufempfänger
4m-Band BOS
mobiler Mehrkanal-Empfänger mit Tischhalterung,
programmierbar
TELEFUNKEN
FuG 7b, 4m-Band BOS
Fahrzeugsprechfunk-
gerät mit Handsprech-
hörer "Ackermann" (ist mit Handschuhen bedienbar), Wandler (AT III) und Anschlußteil AT II
war im Tanklöschfahrzeug (TLF) der Werkfeuerwehr im Einsatz
TELEFUNKEN
Anschlussteil AT II
für FuG 7b
Direktanschluß an 12 V Fahrzeugspannung
mit Kraftverstärker + Zusatzsiebung
TELEFUNKEN
abgesetztes Bedienteil
für FuG 7b
zum Einbau im Armaturenbrett o.ä.
TELEFUNKEN
FuG 10, 2m-Band BOS
Handsprechfunkgerät
mit Kfz-Halterung, abgesetztem Mikrofon und Dachantenne
war im Mannschafts-Transportwagen (MTW) der SEG im Einsatz
TELEFUNKEN
(Lizenzfertigung)
1951 - 1960
RT-77/GRC 9
Militärfunkgerät
Super m. HF-Vorstufe
3 Bänder : 2 - 3,6 ; 3,6 - 6,6 ; 6,6 - 12 MHz
Röhrenbestückung
2 x 1L4 , 3 x 1R5 , 1S5 , 3Q4 , 3 x 3A4 , 2E22 , OC3
Sendeleistung 1 oder 7 Watt (AM) , 5 oder 15 Watt (CW)
13,5 kg , 406 x 330 x 203 mm , Gewicht 13,5 kg
damaliger Preis , - DM

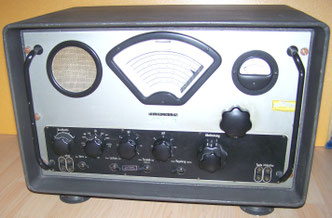

TELEFUNKEN
Allwellen-empfänger E103 Aw/4
1952
Einsatz : Militär, Funkdienste, Seefunk u.a.
Röhrenbestückung 2xEF42, 2xECH42, 3xEAF42, ECL11
Superhet mit Mehrfachmischung ,
ZF/IF 950 / 70 kHz
2 NF-Stufen , LW, MW, mehrere KW-Bänder
103 - 30400 kHz in 7 Bereichen (9,8 bis 2900 m)
schwere. Metallausführung , dyn. Ovallautsprecher 3 W
Wechselstromspeisung 90, 110, 127, 200 und 220 V
40 kg , 570 x 380 x 350 mm (BxTxH)
damaliger Preis , - DM

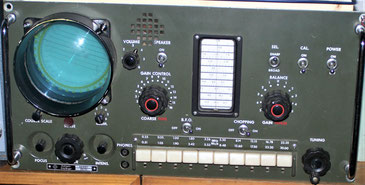

Telefunken
Sichtpeil-Anlage
SIG 638/1
1968 - ?
dann
Nachfolge-Geräte PST 638/2 bis PST 638/4
Anpeilen und Ortung , Gerät der Telegon IV - Familie, Bausteinsystem, mehrfach modernisiert
Anlage war bei der Bundeswehr und der Schweiter Armee auf Unimog S verlastet
BOS = Abkürzung für "Behörden und Organisationen mit Sicherheitsaufgaben", diese Frequenzbereiche sind also nicht öffentlich.

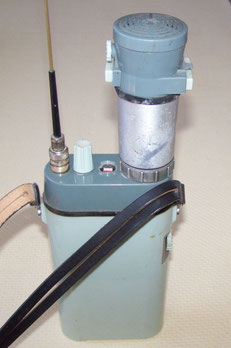

TELEFUNKEN
TELEPORT VI
1967
Sende-Empfangsgerät
Halbleiter
ZF/IF 600 kHz
Akku 12 Volt
dynam. Lautsprecher
Klein-Sprechfunkgerät
für BW mit 4 Kanälen Bereich von 100 MHz bis 155 MHz , Leistung 1 Watt , Schmalband - FM
Ruftonfrequenzen 1750 / 2135 kHz , abnehmbare Hör-/Sprechkombination , TNC - Antennenanschluss
120 x 200 x 50 mm , 2 kg
BW-Versorgungsnummer 5820-12-154-5374

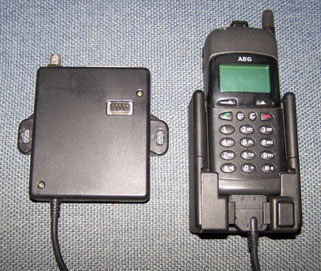

AEG
Handy TP 9050
mit Kfz-Halterung
und Freisprech-ein-richtung

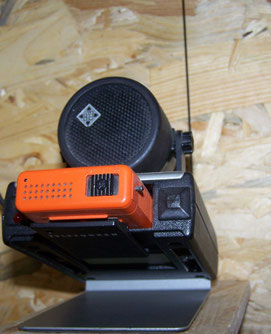

TELEFUNKEN
Rufempfänger
4m - Band BOS
mit Tischhalterung
war in Sonder-einsatzgruppe Notfall-Chemiker
im Einsatz
TELEFUNKEN
FuG 7b, 4m-Band BOS
Fahrzeugsprech-funkgerät mit Handapparat
"Funk 70", absetzbarem Bedienteil und Anschlußteil AT II (Verstärker + Zusatzsiebung)
war im Mannschaftstransportwagen (MTW) der SEG im Einsatz
TELEFUNKEN
Anschlußteil AT III
für FuG 7b
Spannungswandler auf 12 V
TELEFUNKEN
Handapparat "Albis"
mit nicht geräusch-kompensiertem dynamischen Mikrofon
TELEFUNKEN
Zubehörkasten R-77
mit
... 7 Ersatzröhren
... 2 Skalenlampen
... 12 Sicherungen, davon 6 tropenfest
... sowie Lampenzieher und ...
... Röhrenzieher
(ist in dem engen Funkgeräte-Gehäuse zum Röhrenwechsel erforderlich, sonst lassen sich die Röhren kaum aus der Fassung ziehen).

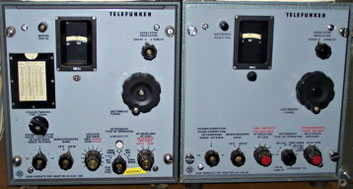

Telefunken
UK-Adapter
1971 - 1987
Messbereich-
Erweiterung
PST 638/180 PST 638/80
bis 180 MHz bis 80 MHz
komplette Anlage war auch für transportablen Einsatz bei der Schweizer Armee in 6 Holzkisten verpackt
gebräuchliche Abkürzungen :
Super oder Superhet = Superheterodynempfänger (Überlagerungsempfänger)
AM = amplitudenmoduliert FM = frequenzmoduliert CW = Funktelegrafie
LW = Langwelle MW = Mittelwelle KW = Kurzwelle UKW = Ultrakurzwelle
